| 材料: | パラアラミド紙 | フォイルの思考力: | 0.05、0.06、0.076mm |
|---|---|---|---|
| セルサイズ: | 2、3、5、8mm | 硬度: | H18 |
| 身長: | カスタマイズされた | 製品名: | ノメックス ハネコムコア |

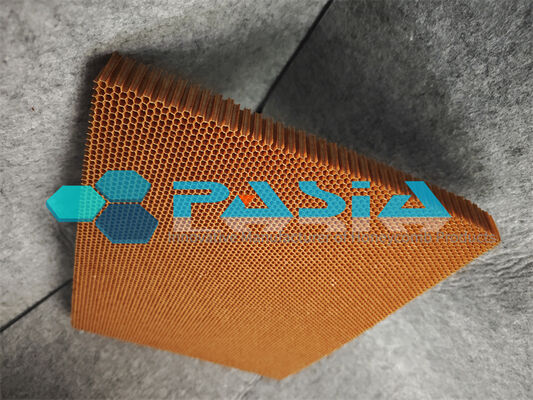

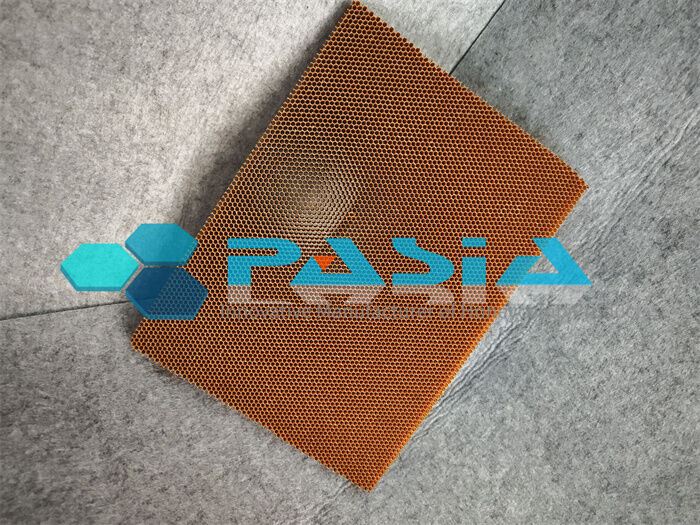

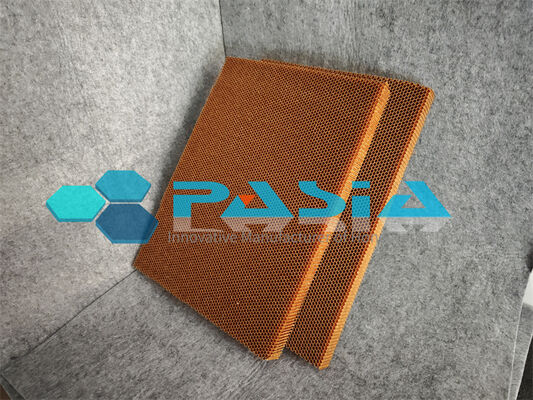

低誘電率アラミドハニカムコアレーダーアンテナレドーム構造
低誘電率アラミドハニカムコアレーダーアンテナレドーム構造は、高性能レーダーおよびアンテナシステムに対して、優れた電磁透過性、構造的剛性、および環境保護を提供するように設計された先進的な複合サンドイッチ構造です。Aタイプ(Aサンドイッチ)構成に基づき、この構造は、薄く高強度の複合スキン間に低誘電率ハニカムコアを接着し、機械的完全性と電気的性能の最適なバランスを生み出します。
主な特徴
・低誘電率・低損失タンジェント:アラミドハニカムコアは、通常1.50未満の誘電率を示し、信号減衰を最小限に抑え、広帯域周波数での効率的な電磁波伝送を保証します。
・優れたレーダー透過性:電磁窓として機能するように特別に設計されており、構造は最小限の挿入損失(Cバンド構成では通常< 1 dB)で、レーダー信号の忠実度を維持します。
・超軽量・高剛性:密度範囲が24~144 kg/m³のアラミドハニカムコアは、同等のアルミニウムハニカムよりも30%以上軽量で、同等の剛性を持ちます。これにより、構造的な荷重支持能力を犠牲にすることなく、システム全体の重量を削減できます。
・優れた機械的性能:サンドイッチ構造は、高い比強度と優れた耐衝撃性を提供します。脆性材料とは異なり、アラミドハニカムは段階的な破壊挙動を示し、大面積の剥離を回避し、応力下での構造的完全性を維持します。
・環境耐久性:材料は本質的に耐腐食性、耐疲労性、難燃性(自己消火性)です。-55℃から+180℃の広い温度範囲で安定した性能を維持し、過酷な航空宇宙および海洋環境に適しています。
Nomexハニカムコアの機械的特性
| ハニカムセルサイズ(mm) |
密度 (Kg/ m3) |
平圧縮強度(MPa) | 平せん断特性(MPa) | ||||
| 純粋なコア材 | サンドイッチ構造 | 強度 | 弾性率 | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Nomexハニカムコアの機械的特性 2
| コアタイプ | 密度 ( kg/m3) |
安定圧縮強度 (Mpa) |
Lせん断特性(MPa) | Wせん断特性(MPa) | |||||||
| 強度 | 弾性率 | 強度 | 弾性率 | ||||||||
| 標準 | 最小指示 | 標準 | 最小指示 | 標準 | 最小指示 | 標準 | 最小指示 | 標準 | 最小指示 | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
用途:
超高強度パラアラミドハニカムコア 高性能用途向けは、高性能非金属コアであり、ほとんどの用途で性能を犠牲にすることなく大幅な軽量化を実現するために、ガラス繊維およびNomex®ハニカムコア材料を置き換えることができます。パラアラミド繊維ハニカムの使用には、ボートデッキ、航空機ギャレー、床材、隔壁、航空機の前縁および後縁、レドーム、フラップ、アクセスパネルおよびドアが含まれます。
