商品の詳細:
お支払配送条件:
|
| 材料: | パラアラミド紙 | フォイルの思考力: | 0.05、0.06、0.076mm |
|---|---|---|---|
| セルサイズ: | 2、3、5、8mm | 硬度: | H18 |
| 身長: | カスタマイズされた | 製品名: | パラアラミドハニカムコア |

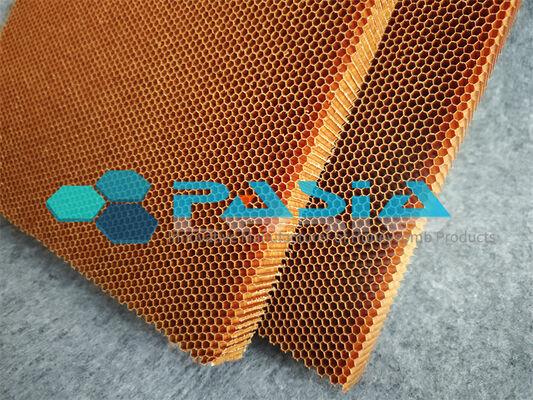

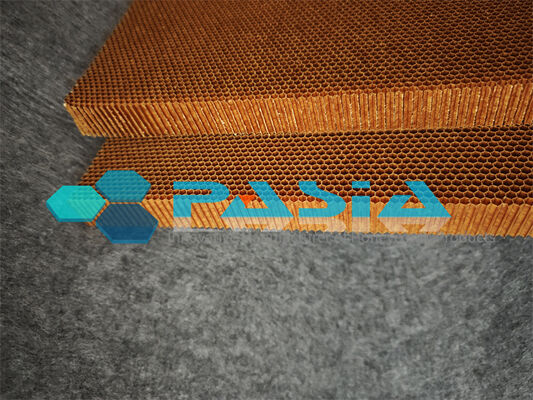

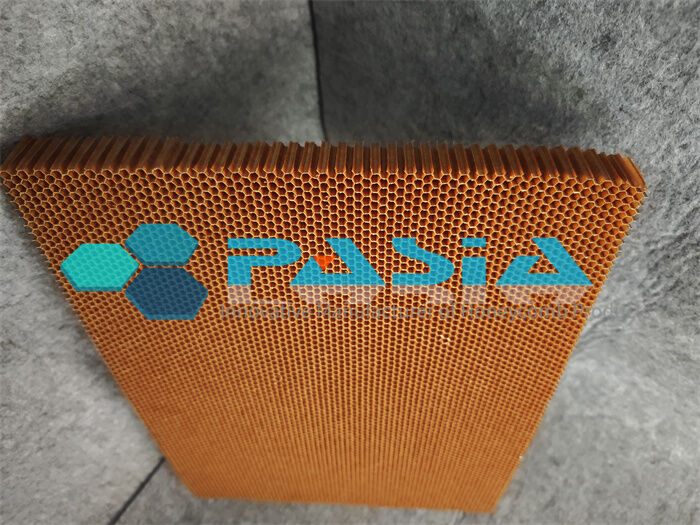

ドローン機体構造用超軽量アラミドハニカムコア
超軽量アラミドハニカムコアは、無人航空機（UAV）の機体、胴体パネル、翼、複合サンドイッチ構造向けに特別に設計された高性能構造用コア材です。メタアラミド（Nomex®）またはパラアラミド（Kevlar®）のアラミド繊維紙に耐熱性フェノール樹脂を含浸させて製造されたこのハニカムコアは、低密度、高比強度、信頼性の高い熱性能の優れた組み合わせを提供します。航空宇宙産業が航続距離とペイロード容量の延長のために軽量化をますます重視するにつれて、アラミドハニカムコアは、構造重量のあらゆるグラムの削減が運用効率の向上に直接つながる最新のドローン設計の重要な推進力となっています。
材料と構造
コアは、熱硬化性接着剤で節点で接合されたアラミド繊維紙シートから製造され、六角形のセル構造に展開され、その後、耐熱性フェノール樹脂に浸漬され硬化されます。この製造プロセスにより、均一なセル形状と一貫した機械的特性を持つ、剛性があり軽量なセル構造が得られます。パラアラミドバリアント（Kevlar®ベース）は、重量、強度、剛性、疲労耐性の点でメタアラミドコアよりも優れた性能を発揮します。1 mil Kevlar® N636などの超軽量パラアラミド紙技術の最近の進歩により、密度が20 kg/m³と低いハニカムコアの製造が可能になり、従来の29 kg/m³メタアラミドコアよりも20～30％軽量なサンドイッチパネルが得られます。
主な特徴と利点
・超低密度：20 kg/m³から144 kg/m³までの密度、セルサイズ1.83 mmから9.5 mmまで、さまざまな構造要件に対応します。
・高い強度対重量比：鋼鉄の最大9倍の比剛性により、最小限の質量で優れた耐荷重能力を発揮します。
・優れた圧縮およびせん断性能：安定化圧縮強度は、64 kg/m³の密度で最大3.9 MPa、板せん断強度は最大2.0 MPa（L方向）に達します。
・耐火性：客室内部用のFAR 25.853および貨物室用のFAR 25.855に準拠した自己消火性。
・熱安定性：使用温度は最大180℃で、高温条件下での平坦圧縮強度保持率は85％以上、せん断性能保持率は65％以上です。
・耐腐食性および耐環境性：水、油、燃料、真菌の発生に耐性があり、さまざまな動作環境での長期的な耐久性を保証します。
・優れた誘電特性：低い誘電率により、レドームやアンテナ隣接構造に適しています。
・良好な成形性：複雑な機体形状に対応するため、熱成形により湾曲した形状や輪郭形状にすることができます。
Nomexハニカムコアの機械的特性
| ハニカムセルのサイズ（mm） |
密度 （Kg/ m3） |
平坦圧縮強度（MPa） | 平坦せん断特性（Mpa） | ||||
| 純粋なコア材 | サンドイッチ構造 | 強度 | 弾性率 | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Nomexハニカムコアの機械的特性 2
| コアタイプ | 密度 （ kg/m3） |
安定化圧縮強度 （Mpa） |
Lせん断特性（Mpa） | Wせん断特性（Mpa） | |||||||
| 強度 | 弾性率 | 強度 | 弾性率 | ||||||||
| 標準 | 最小指示 | 標準 | 最小指示 | 標準 | 最小指示 | 標準 | 最小指示 | 標準 | 最小指示 | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
用途：
超高強度パラアラミドハニカムコア（ハイエンド用途向け）は、高性能非金属コアであり、ほとんどの用途で性能を犠牲にすることなく大幅な軽量化を実現するために、ガラス繊維およびNomex®ハニカムコア材料を置き換えることができます。パラアラミド繊維ハニカムの使用には、ボートデッキ、航空機ギャレー、床材、隔壁、航空機の前縁および後縁、レドーム、フラップ、アクセスパネルおよびドアが含まれます。
