商品の詳細:
お支払配送条件:
|
| 材料: | パラアラミド紙 | フォイルの思考力: | 0.05、0.06、0.076mm |
|---|---|---|---|
| セルサイズ: | 2、3、5、8mm | 硬度: | H18 |
| 身長: | カスタマイズされた | 製品名: | パラアラミドハニカムコア |

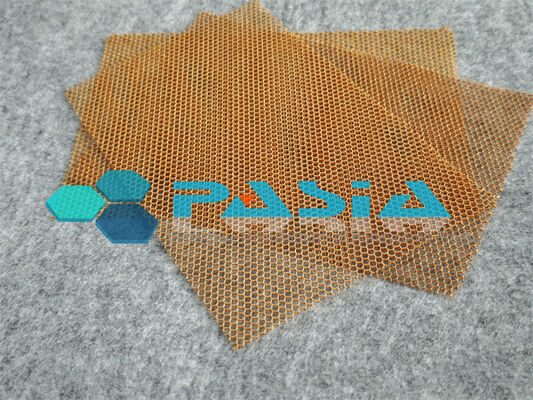

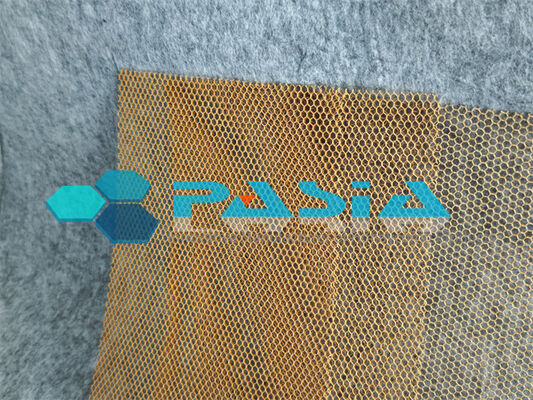

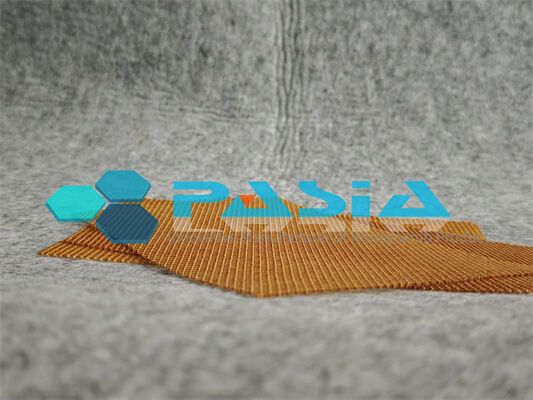

高切断強度と低煙毒性を持つエンジニアリングされたアラミド蜂蜜巣核
高い切断強度と低煙毒性を持つ 設計されたアラミド蜂蜜コアが この二重の必要性を解決します主要および次要航空宇宙構造に必要な扭曲硬さと負荷容量を提供熱現象では,煙の放出と有毒ガスの放出が国際生存基準を下回る程度に保たれるようにする.
サンドイッチ構造の設計では,切断強度が皮間の負荷移転を決定します.それは翼が曲がり,床が曲がり,壁が動的負荷で失敗するのを防ぐものです.しかし,閉ざされた環境 (飛行機のキャビンの密度の高い有毒な煙は,炎よりも早く不具合を招きます.
これは妥協ではなく 構造性能と人間の安全の共存です
---
1特徴#" 高い切断強度 (負荷下での構造的整合性)
切断強度 (特に長向 (L) と横向 (W) の方向) は,サンドイッチパネルの蜂巣コアにとって最も重要な機械特性である.中核が割れることを防ぎます折りたたみや扭曲負荷下でパネルの平らさを維持する.
最適化された切断移転のために設計されたノード結合
普通の蜂蜜の巣とは違って精密に制御されたノード結合幾何学と 樹脂メニスクスプロファイルが 細胞壁間の接着面を最大化しますこの微細構造は,切断負荷が細胞ネットワーク全体に均等に分布することを保証し,早期の中核障害を引き起こす局所的なストレス濃度を排除します.
2煙の低毒性 (火事時の生命維持)
屋内 の 火事 の 中 で,熱 は 数 分 間 生き残れ ます.煙 と 有毒 な ガス は 数 秒 間 に 消える.水素 シアン化 液,水素 塩化 液,炭素 一酸化 液 は 主要 な 殺人 者 です.設計されたコアでは これらのいずれかを最小限に抑えるように設計されています.
2.1 低毒性燃焼の化学
精製された高純度メタアラミド/パラアラミド紙は ハロゲンフリーフェノリック樹脂で浸透しています
· ハロゲンなし 塩素やブロム化合物はゼロで,加熱すると腐食性があり高毒性の水素ハロイド (HCl,HBr) が生成されます.
低価格の耐火剤ではよく見られるもので,密集した小粒子の煙と有毒な金属の蒸気を発生させます.
制御されたピロリシス フェノールマトリックスが溶かしたり蒸発したりするのではなく,主に水蒸気,二酸化炭素,炭素一酸化炭素の痕跡は,ポリウレタンやPVC泡から放出される芳香性炭化水素やナトリルを含まない.
---
3. シネーギー 1つのエンジニアリングソリューションで高切削 + 低煙毒性
この相乗効果により 工学的な自信と規制の安心感が生まれます 構造の整合性と乗客の生存率の間で 選択する必要はありません
---
規則的な特徴は達成できる:
1高温への優れた耐性があり,そのため,原子核は,自動クラブ処理のために200°C以上の温度で使用できます.
2密度範囲は29~160kg/m3で,異なる容量構造要件を満たしています.
3薄型構造に使用するのに適した泡コア材料と比較して非常に高い切断強度を持っています.
4. 他の蜂蜜コア材料と比較して高強度,高耐性
耐火性,低煙性,低毒性 (航空の最も厳格な耐火性・煙性基準に沿った)
5中期と長期に使用できます. 耐磨性も高い.
6. 高湿度強度,高湿度環境で使用することができます.
7簡単に処理し,生産コストを削減します.
8. 耐腐食性 (水分や接触する他の介質によって腐食されず,金属の蜂巣のように炭素繊維と電気化学反応することもできません);
9メタルとガラス繊維材料と比較して優れた隔音音;
10. 同じ重量の下で,より良い保温と音絶性能,より快適とエネルギー節約と環境保護を持っている;
メタル ミツバチ より 簡単 に 加工 さ れ,操作 する こと も 便利 です.
ノメックス ハチミツノコの機械的特性
| 蜂巣細胞の大きさ (mm) |
密度 (kg/m)3) |
純圧縮強度 (MPa) | 平面切断特性 (Mpa) | ||||
| 純粋なコア材料 | サンドウィッチ構造 | 強さ | モジュール | ||||
| L について | W | L について | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
ノメックス ハネコムコア 2 の機械的特性
| コアタイプ | 密度 (kg/m3) |
Stab.comp.str について (Mpa) |
L 切断特性 (Mpa) | W 切断特性 (Mpa) | |||||||
| 強さ | モジュール | 強さ | モジュール | ||||||||
| タイプ | ミ イン | タイプ | ミ イン | タイプ | ミ イン | タイプ | ミ イン | タイプ | ミ イン | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80 ((E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2~96 (E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
適用:
Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applicationsパラアライム繊維の蜂巣の用途には,ボートデッキ,航空機の居酒屋,床,隔壁,航空機の先端と後端,ラドーム,フラップ,アクセスパネルとドアが含まれます.
