商品の詳細:
お支払配送条件:
|
| 材料: | パラアラミド紙 | フォイルの思考力: | 0.05、0.06、0.076mm |
|---|---|---|---|
| セルサイズ: | 2、3、5、8mm | 硬度: | H18 |
| 身長: | カスタマイズされた | 製品名: | パラアラミドハニカムコア |

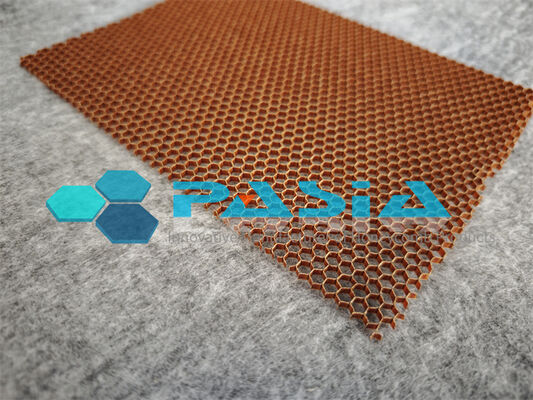

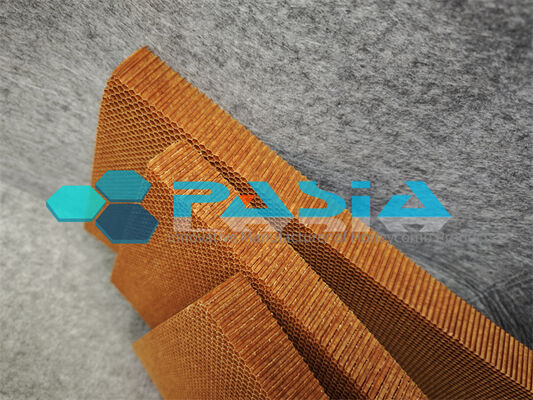

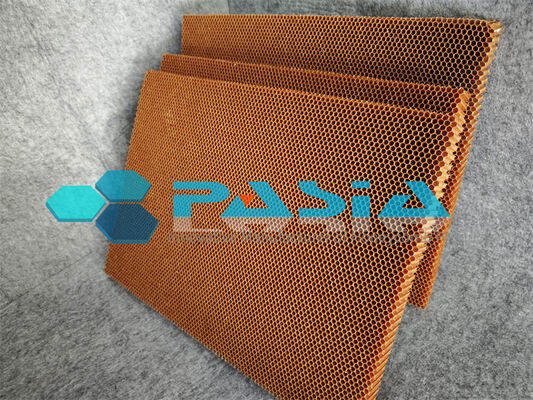

航空宇宙内装パネル用軽量難燃性アラミドハニカムコア
本製品は、強化スキン間に接着された軽量アラミドハニカムコアで構成された、航空宇宙内装用途向けサンドイッチパネルです。FAR 25.853 の航空機客室内装に関する厳格な難燃性要件を満たしながら、優れた強度対重量比を実現します。
主な特徴
・超軽量構造：アラミド繊維ハニカムコアにより、構造的完全性を損なうことなくパネル重量を大幅に削減
・優れた難燃性能：自己消火性、低発熱量、最小限の煙排出
・高い強度対重量比：従来のコア材と比較して、単位重量あたりの機械的特性が優れています
・耐腐食性：水分、化学薬品、真菌の増殖に対する固有の耐性
・優れた熱安定性：最大 180°F (82°C) の使用温度
用途
・オーバーヘッド収納ビン
・天井パネル
・客室側壁
・間仕切りおよび隔壁
・ギャレーおよびラバトリー構造
ノメックスハニカムコアの機械的特性
| ハニカムセルサイズ (mm) |
密度 (Kg/ m3) |
平坦圧縮強度 (MPa) | 平坦せん断特性 (Mpa) | ||||
| 純粋なコア材 | サンドイッチ構造 | 強度 | 弾性率 | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
ノメックスハニカムコアの機械的特性 2
| コアタイプ | 密度 ( kg/m3) |
安定圧縮強度 (Mpa) |
L せん断特性 (Mpa) | W せん断特性 (Mpa) | |||||||
| 強度 | 弾性率 | 強度 | 弾性率 | ||||||||
| タイプ | 最小インジ | タイプ | 最小インジ | タイプ | 最小インジ | タイプ | 最小インジ | タイプ | 最小インジ | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
用途:
超高強度パラアラミドハニカムコア 高性能用途向けは、高性能非金属コアであり、ほとんどの用途で性能を犠牲にすることなく大幅な軽量化を実現するために、ガラス繊維および Nomex® ハニカムコア材を置き換えることができます。パラアラミド繊維ハニカムの使用例としては、ボートデッキ、航空機ギャレー、床材、間仕切り、航空機の前縁および後縁、レドーム、フラップ、アクセスパネルおよびドアなどがあります。
