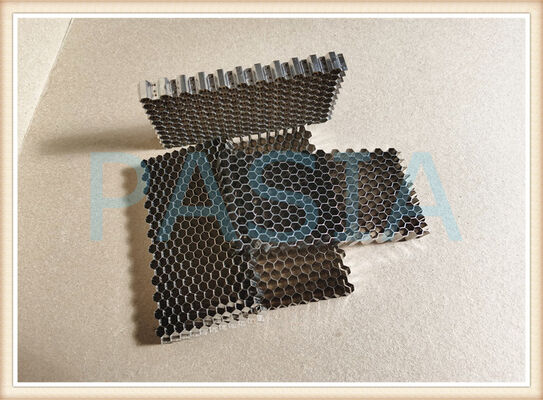

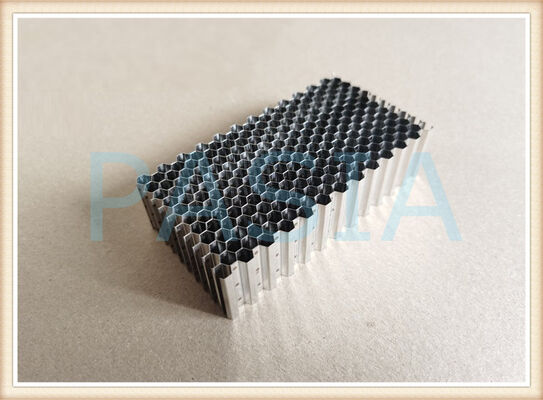

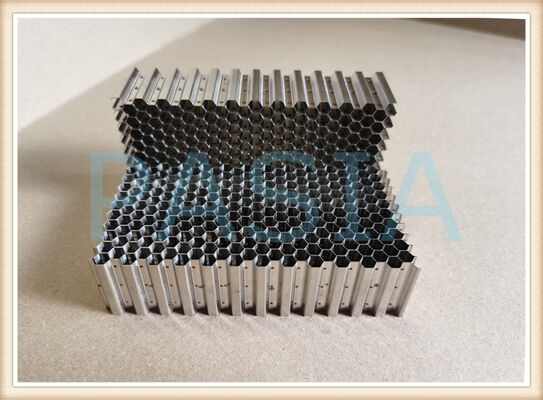

ガスタービン用途向け、0.8mmから5.6mmまでのセルサイズを持つステンレス鋼ハニカムシールストリップ

中国 ガスタービン用途向け、0.8mmから5.6mmまでのセルサイズを持つステンレス鋼ハニカムシールストリップ サプライヤー
ガスタービン用途向け、0.8mmから5.6mmまでのセルサイズを持つステンレス鋼ハニカムシールストリップ サプライヤー ガスタービン用途向け、0.8mmから5.6mmまでのセルサイズを持つステンレス鋼ハニカムシールストリップ サプライヤー ガスタービン用途向け、0.8mmから5.6mmまでのセルサイズを持つステンレス鋼ハニカムシールストリップ サプライヤー

大画像 :  ガスタービン用途向け、0.8mmから5.6mmまでのセルサイズを持つステンレス鋼ハニカムシールストリップ

商品の詳細:

起源の場所: 中国
ブランド名: PASIA
証明: ISO9001
モデル番号: WSSHCS

お支払配送条件:

最小注文数量: 1個
価格: USD20-USD200,000
パッケージの詳細: 合板
受渡し時間: 1か月
供給の能力: ご注文に応じて
詳細製品概要
プロセス: 溶接 材料: ステンレス鋼
業界: タービン 使用法: シール
方法: スポット溶接 学年: SS304,SS316L
アドバンテージ: 非常に低いクロスカップリング 応用: 航空機エンジン部品

ガスタービン用途向け、0.8mmから5.6mmのセルサイズを持つステンレス製ハニカムシールストリップ



当社のステンレス製ハニカムシールストリップは、ガスタービンのシール用途向けに精密設計されており、優れた漏れ制御、熱安定性、および過酷な運転条件下での長寿命を提供します。高グレードのステンレス鋼合金から製造されたこれらのシールストリップは、タービンおよびコンプレッサー環境における高温、酸化、機械的摩耗に耐えるように設計されています。



主な特徴



・セルサイズ:0.8mmから5.6mmまでの幅広い範囲で利用可能で、特定のクリアランス、漏れ、および接触許容要件に合わせて最適化できます
・材質:高温ステンレス鋼(例:304、316、321、またはカスタムグレード)で、優れた耐食性および耐酸化性を実現
・構造:均一なハニカムコアと精密に成形されたセル壁を備え、バッキングストリップにろう付けまたは抵抗溶接
・優れた接触許容性:制御されたセル変形により、過渡的な接触時のローター損傷を最小限に抑えます
・熱安定性:広い温度範囲で構造的完全性とシール性能を維持します
・カスタマイズ可能:フォイル厚さ、セル形状、ストリップ幅、長さ、およびバックプレート構成は、顧客仕様に合わせて調整可能です





精密エンジニアリング – 技術仕様



当社のハニカムシール製品ラインは、以下の柔軟な仕様をサポートしています:



パラメータ 仕様範囲
材質オプション ステンレス鋼、ヘインズ214、ハステロイX、高温合金、炭素鋼
ハニカムセルサイズ 0.8 mm – 5.6 mm(0.8 mm、1.6 mm、2.0 mm、3.2 mm、4.2 mm、5.6 mmなど)
セル壁厚さ 0.08mm、0.1mm、0.13 mm、0.15 mm、0.2 mm(カスタマイズ可能)
製品形態 リング、セグメント、ストリップ、長方形シートなど
製造プロセス 自動レーザー溶接、真空ろう付けなど



用途:



・航空宇宙・航空シール:航空機ジェットエンジンのコンプレッサーおよびタービンシュラウドに最適です。



・発電用ガスタービン:複合サイクル発電所で使用され、蒸気の寄生漏れを最小限に抑え、平均熱消費量を約5グラム/キロワット時(標準石炭換算)削減します。

・産業用蒸気タービン:ブレード先端のローター安定性と除湿性を向上させ、湿気による侵食からコンポーネントを保護します。



・風洞・コンプレッサー整流器:層流を確保し、高速試験施設での空力損失を低減します。



・EMI/RFIシールド:金属ハニカム構造は、敏感な電子エンクロージャーの電磁干渉(EMI)シールドベントとしても機能します。



ハニカムシールの効率は?



・漏れ削減:ラビリンスシールと比較して、ハニカムシールは蒸気/空気の体積漏れを平均30%~50%削減します(より薄いクリアランスを維持しながら)。



・熱効率:600MWの超臨界蒸気タービンでは、従来のシールをハニカムバリアントに交換することで、熱消費量を約5グラム/kWh(標準石炭換算)削減します。

・耐用年数:優れた耐摩耗性と動的な適応性により、ハニカムシールの運用寿命は通常、通常のコームシールの2倍以上であり、メンテナンスのダウンタイムを大幅に削減します。

このハニカムシールを選ぶ理由 – 実世界の専門知識(EEATフォーカス)



当社は単なる部品販売業者ではなく、ハニカム製品における深い研究開発および生産能力を持つオリジナルメーカーです:



・社内専門知識:金属ハニカム構造の設計、製造、精密機械加工において11年以上の経験を持ち、マイクロセルハニカム航空エンジン部品から大規模蒸気タービンシールリングまで、すべてを自社で担当しています。



・独自の技術:当社は、自動レーザー溶接生産ラインと真空ろう付け技術を同時に運用している業界でも数少ないメーカーの一つです。真空ろう付けは、ハニカムコアとバックプレートの間に非常に強力な結合を保証し、連続的な高温振動下でも剥離しません。

・品質保証:国際品質管理基準を厳格に実施し、GB/T 19001-2016 / ISO 9001:2015認証およびGJB 9001C-2017(中国国家標準)認証を取得しており、製品の「Aグレード品質」を保証しています。

・グローバル事例研究 – 直接的な証拠:当社のハニカムシールは、東南アジアのガスタービン発電所レトロフィットプロジェクト、および中国の航空エンジンMRO(保守、修理、オーバーホール)サプライチェーンで成功裏に適用されています。ある事例では、ガスタービンメンテナンスプロバイダーのローターチップクリアランス漏れを37%削減し、ブレードの熱サイクル寿命を大幅に延長するのに貢献しました。

利点



1



非常に低いクロス結合 2
ラビリンスシールよりも高い直接減衰 3
ローター・ステーターの接触が発生した場合、ラビリンスシールよりも許容度が高い 4
幅広い用途に対応できる多様な材料が利用可能 5
従来のラビリンスシールよりも高い温度に耐える能力
