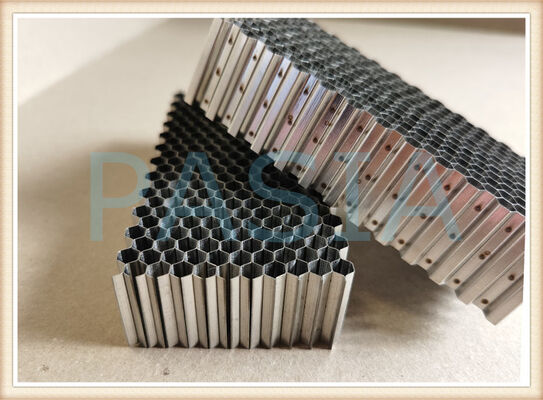

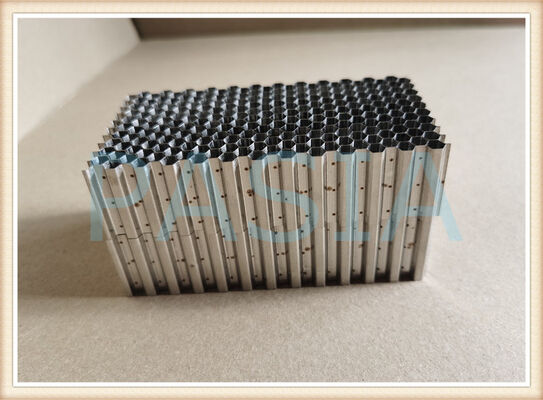

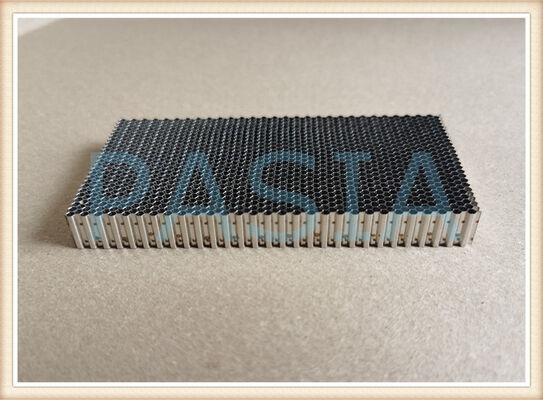

カスタムセルサイズ 0.8-3mm ハニカムシールリング (航空エンジン用)

オーダーメイド セル サイズ 0.8-3mm ミツバチシールリング エアロエンジン

パシアカスタムセルサイズ0.8×3mm ハニーコムシールリングは,航空エンジン向けに特別に設計された精密設計のガス経路シール部品です.エンジンハウスの内壁の軸の周りの環状溝に設置,このシールリングは,回転刃とエンジン壁の間の半径隙間をシールするために使用され,空気漏れを軽減し,燃料消費を低下させながらエンジン効率を改善します.

この製品の特徴は,0.8mmから3mmまでのセルの直径で,カスタマイズ可能な蜂巣細胞幾何学である.0 mm と深さ 13 mm 〜 最適な密封性能のためにローターの刃の寸法に正確にマッチすることを可能にする.

2切片に合わせた精度

シールリングの六角細胞サイズは,ローターの刃の寸法に直接依存します. 私たちの製品は,さまざまなエンジンプラットフォームと刃の幾何学に適合するカスタムセルサイズを全範囲に提供します.

細胞直径 典型的な用途 重要な利点
0.8 mm 小刃/高速タービン段階 最細の密封解像度,最大漏れ減少
1.0 〜1.6 mm 中級コンプレッサーとタービン段階 バランスのとれた性能と製造可能性
20.03.0 mm 大刃/低圧段階 適正な磨削能力とクリアランス

細胞サイズは,0.8~3.0mmの範囲内で,特定の刃先の寸法に正確に適合するために,漸進的にカスタマイズすることができます.利用可能な標準オプションには,0.8mm,1.0mm,1.2mm,1.6mm,2.0mmが含まれます.,2.5mmと3.0mm

薄膜の厚さオプションは0.05mmから0.13mmまであり,様々な強度と磨き要求に応える柔軟性を提供します.

私たちの蜂蜜巣シール製品ラインは,次の柔軟な仕様に対応しています:

応用:

●航空宇宙・航空密封:航空機のジェットエンジン圧縮機やタービンシールドに最適です

· 発電ガスタービン: 平均熱を減らす寄生蒸気漏れを最小限にするために,複合サイクル発電所で使用されます.

標準石炭の1キロワット時間あたり約5グラムの消費量

■産業用蒸気タービン:ローターの安定性と刃先の脱湿を向上させ,部品を湿度侵食から保護します.

●風トンネルと圧縮器の流量ストレイター: 低速度試験施設では,ラミナリな空気流を保証し,エアロダイナミック損失を軽減します.

EMI/RFIシールド:金属の蜂巣構造は,敏感な電子箱の電磁気干渉 (EMI) シールド・エンゲルメントとしても機能します.

蜂蜜 巣 の 印 は どの よう に 効果 的 です か

■漏れを減らす:迷路密封器と比較して,蜂巣密封器は,蒸気/空気体積密集を平均30%~50%削減します (より薄いクリアランスを維持します).

熱効率: 600MWの超臨界蒸気タービンの場合,従来の密封装置を蜂蜜類型に交換することで,標準石炭の約5g/kWhの熱消費を削減できます.

■使用寿命: 優れた磨き耐性と動的適応性により,蜂蜜シールの使用寿命は,通常普通のシールの2倍以上です.維持作業の停止時間を大幅に短縮する.

なぜこの蜂蜜シールを選ぶのか リアルワールドの専門知識 (EEATフォーカス)

私たちは単純な部品販売業者ではなく, ハチミツ製品における深遠な研究開発と生産能力を持つオリジナルメーカーです.

■社内専門知識:金属蜂巣構造の設計,製造,精密加工で11年以上の経験を持つ微小細胞の蜂蜜巣から 大規模な蒸気タービンシールリングまで.

● 独占技術:私たちは,自動レーザー溶接生産ラインと真空溶接技術を同時に運用している業界で数少ないメーカーの一つです.真空溶接により,蜂蜜のコアと支板の間の結合が非常に強くなります..

● 品質保証: 我々は国際品質管理基準を厳格に実施し,GB/T 19001‐2016 / ISO 9001:2015年の認証とGJB 9001C‐2017 (中国の国家標準) 認証品質を保証しています.

グローバルケース・スタディ ファースト・ハンド・エビデンス: ハチミツシールが南東アジアでガスタービン発電所の改装プロジェクトで成功裏に使用されましたMRO (メンテナンス) と MRO (メンテナンス) とあるケースでは,ガスタービン整備業者が,ローターの先端クリアランスの漏れを37%削減するのを助けました.刃の熱循環寿命を大幅に延長する.
