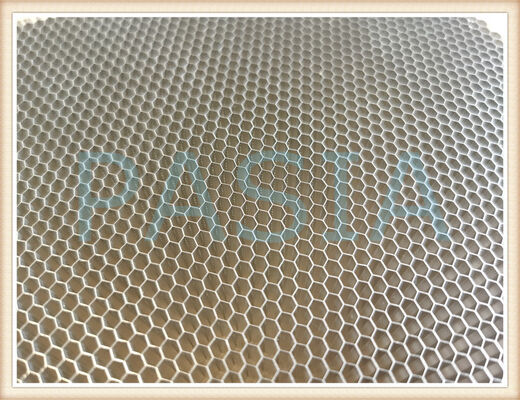

航空機用タービンハニカムシール
燃料節約タービンハニカムシール — 航空機用エンジン向けに設計
1. 航空機の燃料効率に関する課題
燃料は航空会社の最大の運用コストです。ボーイング747は、1マイルあたり約5ガロンの燃料を消費します。ロンドンと香港間のフライトでは、合計30,000ガロン（98トン）になります。一般的な旅客機では、燃料費は総運用費用の30〜40％を占めます。燃料効率がわずか1％改善するだけでも、航空機フリートあたり年間数百万ドルの節約につながります。
ハニカムシールリングは、航空エンジンの燃料効率を最適化することが証明されている、広く使用されているコンポーネントです。回転ブレードとタービン壁の間のラジアルギャップをシールすることで、燃料消費量とサービス寿命の両方を最適化します。
この製品は航空機用エンジン専用に設計されており、測定可能な燃料節約、CO₂排出量の削減、メンテナンス間隔の延長を実現します。
2. ハニカムシールが燃料を節約する仕組み
2.1 シール原理
エンジン運転中、ローターブレードは温度上昇とともに膨張します。ハニカムシールリングは、回転ブレードがシールに食い込むことを可能にする犠牲的な摩耗性表面を提供し、ブレードとタービン壁の両方の完全性を維持しながら、可能な限り最小のラジアルクリアランスを実現します。
2.2 効率への影響
・漏れが減少すると、より多くの空気流が推力生成のためにコア流路に導かれ、ブレード先端の周りに逃げるのを防ぎます。
・エンジンデューティサイクル全体で維持されるタイトなクリアランスは、寄生損失を低減します。
・漏れが減少した結果、比燃料消費量（SFC）が低下します。
2.3 定量化された燃料節約
性能指標の改善
ラビリンスシールとの漏れ削減率 〜30％
ステージ効率の向上 +0.6％
タービンシリンダー効率の向上 〜1％（ラジアルギャップが1.5mmから0.5mmに減少した場合）
長方形セル設計による追加効率 +0.5-1.0％
高圧条件下での漏れ防止は、従来のラビリンスシールよりも40％優れています
3. 航空機用途
3.1 エンジンプラットフォーム
このハニカムシールは、以下を含むすべての主要な航空機エンジンプラットフォーム向けに設計されています。
エンジンファミリー 航空機用途 シール要件
CFM56-5B/-7B エアバスA320、ボーイング737 エンジンあたり37個のハニカムシールセグメント
LEAP-1A/-1B/-1C エアバスA320neo、ボーイング737 MAX 次世代ハニカムジオメトリ
GEnx ボーイング787 ドリームライナー 高温タービンシール
トレントシリーズ エアバスA350、ボーイング777 マルチステージシーリング用途
航空機セクターだけでもエンジンあたり500〜800個のシールが必要であり、ハニカムシールは航空機で最も広く展開されているシーリング技術の1つとなっています。
精密設計 – 技術仕様
当社のハニカムシール製品ラインは、以下の柔軟な仕様をサポートしています。
| パラメータ 仕様範囲 | 材質オプション ステンレス鋼、ヘインズ214、ハステロイX、高温合金、炭素鋼 |
| ハニカムセルサイズ 0.8 mm – 5.6 mm（0.8 mm、1.6 mm、2.0 mm、3.2 mm、4.2 mm、5.6 mmなど） | セル壁厚 0.08mm、0.1mm、0.13 mm、0.15 mm、0.2 mm（カスタマイズ可能） |
| 製品形態 リング、セグメント、ストリップ、長方形シートなど | 製造プロセス 自動レーザー溶接、真空ろう付けなど |
| 用途: | ・航空宇宙・航空シーリング：航空機ジェットエンジンコンプレッサーおよびタービンシュラウドに最適です。 |
| ・発電ガスタービン：複合サイクル発電所で、平均熱消費量を標準石炭1キロワット時あたり約5グラム削減する寄生蒸気漏れを最小限に抑えるために使用されます。 | ・産業用蒸気タービン：ローター安定性とブレード先端の除湿性を向上させ、湿気による浸食からコンポーネントを保護します。 |
| ・風洞・コンプレッサー整流器：高速試験施設で層流を確保し、空力損失を低減します。 | ・EMI/RFIシールド：金属ハニカム構造は、敏感な電子エンクロージャーの電磁干渉（EMI）シールドベントとしても機能します。 |
ハニカムシールの効率は？
・漏れ削減：ラビリンスシールと比較して、ハニカムシーリングは蒸気/空気の体積漏れを平均30％〜50％削減します（より薄いクリアランスを維持しながら）。
・熱効率：600MWの超臨界蒸気タービンでは、従来のシールをハニカムバリアントに交換することで、標準石炭あたり約5グラム/ kWhの熱消費量が削減されます。
・サービス寿命：優れた耐摩耗性と動的適応性により、ハニカムシールの運用寿命は通常、通常のコームシールの2倍以上であり、メンテナンスのダウンタイムを大幅に削減します。
このハニカムシールを選ぶ理由 – 実世界の専門知識（EEATフォーカス）
当社は単なるコンポーネント販売業者ではなく、ハニカム製品における深い研究開発および生産能力を持つオリジナルメーカーです。
・社内専門知識：金属ハニカム構造の設計、製造、精密機械加工において11年以上の経験を持ち、マイクロセルハニカム航空エンジンコンポーネントから大規模蒸気タービンシーリングリングまで、すべてを自社で処理しています。
・独自の技術：業界でも数少ない、自動レーザー溶接生産ラインと真空ろう付け技術を同時に稼働させているメーカーの1つです。真空ろう付けは、ハニカムコアとバックプレートの間に非常に強力な結合を保証し、連続的な高温振動下でも剥離しません。
・品質保証：国際品質管理基準を厳格に実施し、GB/T 19001-2016 / ISO 9001:2015認証およびGJB 9001C-2017（中国国家標準）認証を取得しており、製品の「Aグレード品質」を保証しています。
・グローバルケーススタディ – 最初の証拠：当社のハニカムシールは、東南アジアのガスタービン発電所レトロフィットプロジェクト、および中国の航空エンジンMRO（メンテナンス、修理、オーバーホール）サプライチェーンで成功裏に適用されています。ある事例では、ガスタービンメンテナンスプロバイダーのローターチップクリアランス漏れを37％削減し、ブレードの熱サイクル寿命を大幅に延長するのを支援しました。
利点
1
非常に低いクロスカップリング
2
ラビリンスシールよりも高い直接減衰
3
ローター・ステーターの擦れが発生した場合、ラビリンスシールよりも許容度が高い
4
| 幅広い用途に対応できる多様な材質が利用可能 | 5 |
| 従来のラビリンスシールよりも高い温度に耐える能力 | |
