GH3536 ハニーコムシールセグメントは,精密設計のガス経路シール部品で,特にエアロエンジンおよびガスタービンにおける圧縮器ステータルアプリケーションのために設計されています.GH3536 ニッケルベースの超合金製のフィルムから製造された.このハステロイX (UNS N06002) の中国の同価である.この蜂巣シールセグメントは,サポートリングまたはバックセグメントに真空溶接されています., 完全密封装置を形成し, 段階間漏れを効果的に削減し, エンジンの効率を向上させ, 燃料消費を低下させます.

GH3536 (旧称GH536) は,固体溶液で強化されたニッケル・クロム・鉄・モリブデン超合金で,酸化耐性,耐腐蝕性,形状が良く,溶接可能航空機エンジンの製造で最も広く使用されている超合金の一つであり,半世紀以上使用されていることが証明されています.

2材料の利点は GH3536 超合金

2.1 構成と強化機構

GH3536は, Ni-Cr-Fe ベースの固体溶液強化鍛造超合金で,主要強化要素はクロムとモリブデンです.合金には比較的高い鉄分が含まれます (17.0・20.0%),高温での優れた性能を維持しながら,原材料のコストを効果的に削減します.

エレメント含有量 (重量%) 機能
ニッケル (ニ) バランス (≈47.5 ∼53%) マトリックス元素,安定したオーステニット構造を提供します
クロム (Cr) 20.5~23.0% 高温酸化と耐腐蝕性のあるコア元素
モリブデン (Mo) 8.0~10.0% 固体溶液強化要素
鉄 (Fe) 17.0~20.0% コスト削減,プロセス互換性
コバルト (Co) 0.5~2.5% 補助強化,スリップ抵抗性を向上させる
ワルフタン (W) 0.2~1.0% 補助強化

2.2 主要な物質特性

作業温度: 900°C未満の長期使用; 1080°Cまでの短期使用
· 酸化と腐食耐性: 酸化と腐食媒介 (硫黄を含むガスとハロイドを含む) に特異的な耐性
· 形容性と溶接性: 優れた冷や熱で働く形容性と溶接性能
· クリープと破裂強度: 900°C以下の中程度のクリープと破裂強度
■微細構造:細かく均等に分布したTiNとM6Cカービッドのオーステニトマトリックス
密度:8.28〜8.3g/cm3
溶融範囲: 1295~1381°C

3製品デザインと特徴

3.1 ミツバチ構造

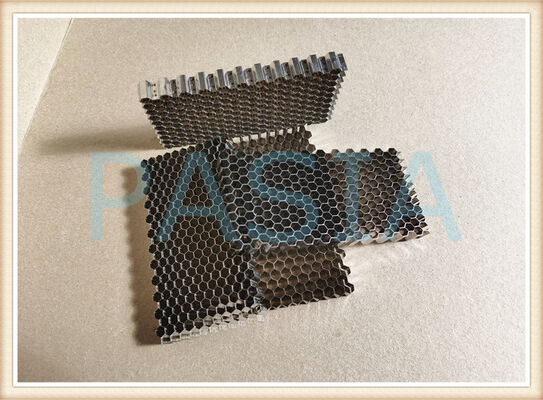

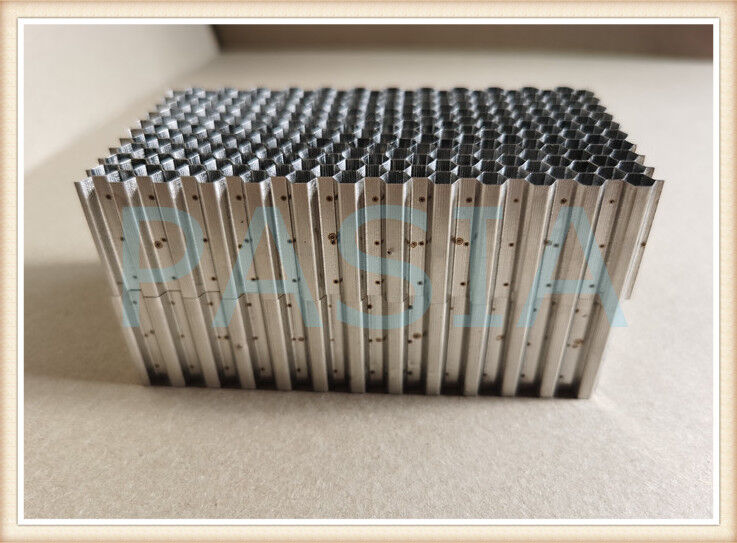

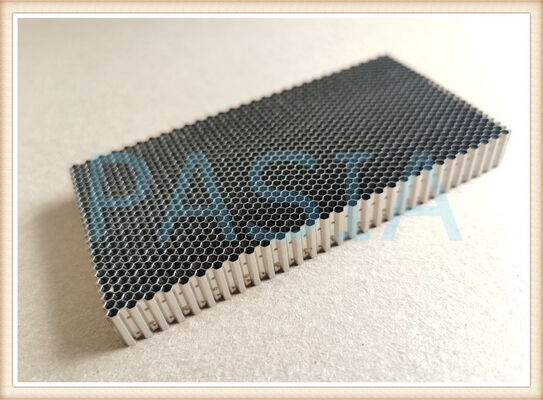

シールセグメントは,GH3536超合金製紙から精密に形成された正規の六角蜂巣細胞構造を特徴としています.典型的な仕様には以下が含まれます.

パラメータ仕様
セル直径 (刻印された円) 0.8mm (最大3.0mmまでカスタマイズ可能)
薄膜の壁厚さ0.05mm (または0.1mm)
細胞幾何学 正規の六角形
サポートセグメント材料 ステンレス鋼または超合金 (GH4169,GH907,GH600など)

3.2 溶接プロセス

蜂巣コアは,BNi-2などのニッケルベースの溶融を用いた精密真空溶接でサポートリングまたはバックアップセグメントに接続される.

重要なプロセス成果:

債券税率: ≥99.5%
· インターフェース品質:細粒,均質な微細構造,ブレズシーム腐食がない
・ 機械的強度: 平面張力強度は50MPaに達し,優れた強度と強度
●関節強度 (800°C): 拉伸強度 ≥315 MPa,切断強度 ≥140 MPa

3.3 密封原理

コンプレッサーの動作中に,回転する刃の先端は遠心力によって蜂巣構造に優しく切断され,最適な半径空隙を形成する.この "活性 磨き" の 設計 に よっ て,蜂巣 の 中核 は 犠牲 に なる 磨き 可能な 層 の よう に 機能 するハチミツバチ密封器は,伝統的な迷路密封器と比較して50~70%の漏れを減らすことができます.

4. テクニカル仕様

4.1 材料システム

部品材料の特性
ミツバチコア GH3536 (Hastelloy X) 酸化耐性,形容性,900°C対応
サポートリング / サポート GH4169, GH907, GH600,またはステンレス サービス条件にマッチ
溶接料 BNi-2,BNi-4,BNi-5 ニッケルベースの,真空溶接に適合する

4.2 性能指標

パラメータ値
最大使用温度 900°C (長期); 1080°C (短期)
流出量を50~70%減らす 伝統的な迷路密封器と比較して
ハチミツバチ結合率 ≥99.5%
平面の張力強度 ≥ 50 MPa
使用寿命 エンジン修理間隔に適合する

5. コンプレッサーステータの適用

5.1 典型的な設置

GH3536蜂巣シールセグメントは,圧縮器ステータアセットに設置され,静止シールと回転する刃先の間の重要なシールインターフェースを形成します.特別に適しています:

· 高圧圧縮機 (HPC) のステータス・ブレーン組
· コンプレッサーの放出シールゾーン
· コンプレッサーローターとステータ間の段階間密封

5.2 なぜGH3536をコンプレッサーステータのために

● 熱相容性:圧縮器の部分には,気温格差が大きく変化します.
· 酸化抵抗: 高速で高温の空気流による酸化から保護する
· 磨きやすさ: 0.05mm の薄壁の蜂巣構造により,刃の先端のクリアランスを最適に制御できます
· 信頼性が証明された:GH3536は,航空機エンジンホットエンド部品で広範なサービス履歴を持つ成熟した合金です

精密さのために設計された 技術仕様

私たちの蜂蜜巣シール製品ラインは,次の柔軟な仕様に対応しています:
