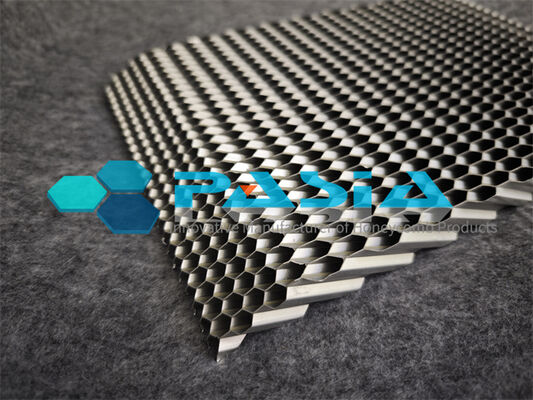

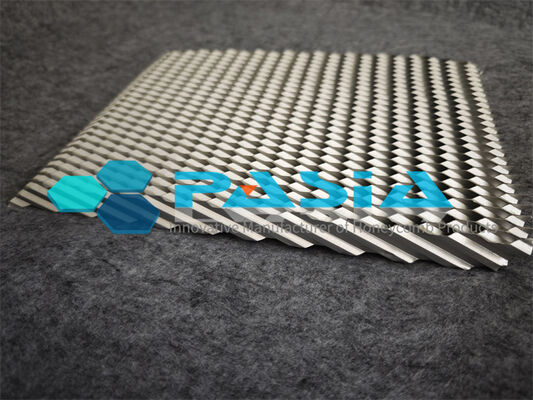

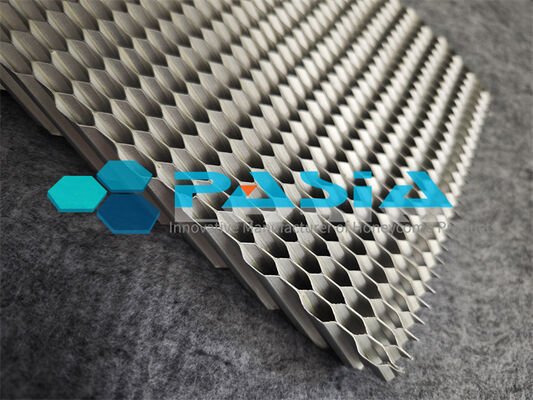

5052 アルミニウム ハニーコム エネルギー吸収器 低速衝撃用 グラディアント厚さの細胞壁

低速衝撃に対応する勾配厚さのセル壁を備えた 5052 アルミニウム ハニカム エネルギー アブソーバー

Pasia Industries は、プロフェッショナルで先進的なハニカムコアのイノベーターおよびメーカーであり、20 年以上の経験を持ち、多用途のハニカムベースの製品を世界市場に提供しています。エネルギー吸収ハニカムコアは、接着による従来のプロセス、または高温耐性、耐薬品性などの特別な性能を得るために特殊な接着剤の使用を制限した機械生産による革新的なプロセスに基づいて製造できます。十分な技術的ノウハウと経験により、さまざまな用途向けの幅広い標準およびカスタムハニカムエネルギー吸収体を、異なるセルサイズ、コア密度、圧壊強度の形状とサイズを持つ顧客に納入することができます。アルミニウム ハニカムは、強度対重量比が高いため、エネルギー吸収用途に最適な材料です。耐湿性、耐腐食性にも優れています。

勾配厚さのセル壁を備えた 5052 アルミニウム ハニカム エネルギー アブソーバーは、低速衝撃用途向けに特別に設計された高性能衝突保護コアです。軽量の 5052 アルミニウム合金フォイルと六角形のハニカム構造および正確に段階的に変化したセル壁の厚さプロファイルを組み合わせることで、このアブソーバーはピーク力の低減と高い破砕力効率で、安定した制御されたエネルギー散逸を実現します。

従来の均一なハニカムコアとは異なり、この製品は勾配厚さのセル壁設計を採用しています。衝突面の壁が薄いほど、より低い力レベルで安定した座屈が開始され、後方に向かう壁が厚いほど、より高いプラトー応力とより大きなエネルギー吸収が得られます。その結果、力と変位の曲線がより滑らかになり、ピーク加速度が低くなり、低速での衝突、落下、衝突時の人、機器、構造物の保護が強化されます。

---

主な特長

・5052アルミニウム合金コア
優れた強度重量比、耐食性、成形性、疲労性能。自動車、鉄道、船舶、航空宇宙地上支援、および産業用途に適しています。
· 細胞壁の厚さの勾配
セル壁の厚さはコア全体で段階的に変化し、衝突の開始とエネルギー吸収を最適化します。これにより、高い総エネルギー吸収を維持しながら、初期のピーク力が低減されます。
· 低速衝撃向けに最適化
制御された変形と低い伝達力が重要な低速衝突、落下保護、バンプストップ、衝撃緩衝器に最適です。
・高比エネルギー吸収（SEA）
単位質量あたりの強力なエネルギー吸収を実現し、設計者が安全性能を犠牲にすることなく重量を軽減できるようにします。
· 安定した予測可能な粉砕
段階的な折り畳みと制御された座屈により、突然の崩壊が回避され、衝突安全性が向上します。
· カスタマイズ可能な形状とパフォーマンス
セルのサイズ、フォイルの厚さ、勾配プロファイル、パネルの寸法、および表面処理をプロジェクトに合わせてカスタマイズできます。

---

仕組み

アブソーバーは、アルミニウム ハニカム セルの段階的なプラスチック座屈を通じて機能します。細胞壁の厚さの勾配により、段階的な応答が作成されます。

1. 初期衝撃段階 — 薄いセル壁が最初に変形し、初期のピーク力を低く保ちます。
2. 中間段階 — 壁の厚さが徐々に増加し、プラトー応力が上昇し、より多くのエネルギーを吸収します。
3. 高密度化ステージ - より厚い後壁が最終的な崩壊に耐え、安全な停止距離と高い総エネルギー吸収を実現します。

この設計は、極度の高速衝突を管理するよりもピーク力を制限することが重要である場合が多い、低速衝撃保護に特に効果的です。

仕様:

Pasia ハニカムエネルギー吸収材は、セルサイズ、箔の厚さと層、アルミニウムのグレード、幅と長さなどに基づいて供給できます。形状や部品はクライアントの要求に応じてカスタマイズすることもできます。圧潰強度は箔厚と特殊構造の性能により実現します。

試験項目：アルミハニカム平板圧壊強度

テストデータ

試験曲線:
