| Alグレード: | 5052 | サイズ (mm*mm): | 1200*2400 またはカスタマイズされた |
|---|---|---|---|
| 耐食性: | アノジス,パッシブ | 応用: | 衝撃吸収 |
| 製品名: | 衝撃減衰器 | 厚さ: | 80mmまで |

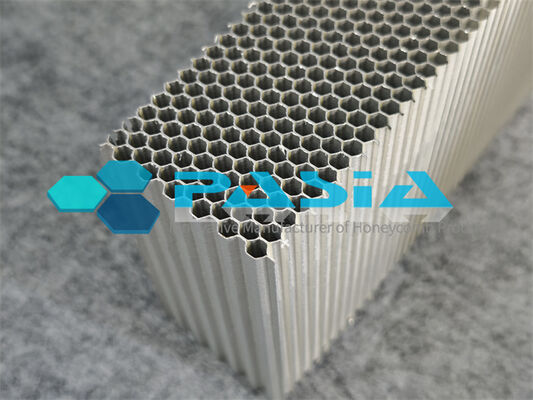

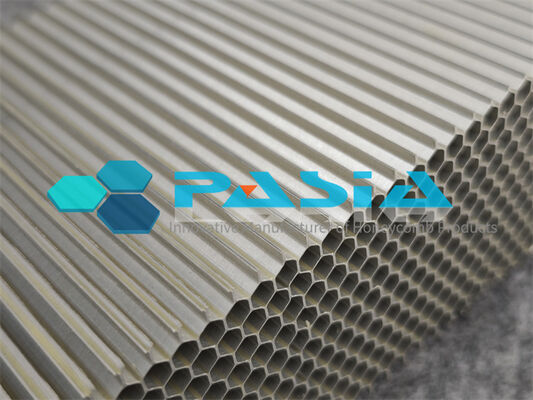

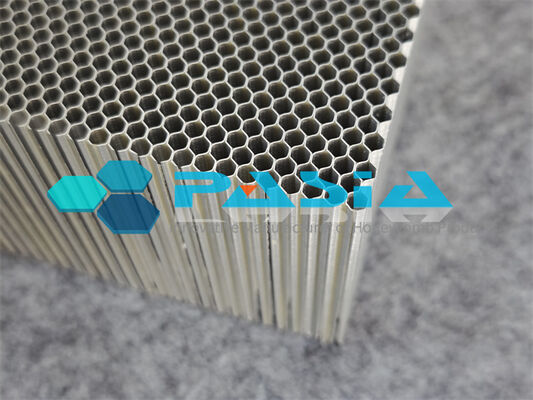

安全性に関連する核構造のための初期ピークストレスの除去オプションの不粉砕クロスコアアルミ蜂蜜コム衝撃減圧器
従来の衝撃減衰装置には 致命的な欠陥があります
核構造や輸送樽が衝突時に 伝統的な蜂巣エネルギー吸収器は 急激な初期ストレスの急上昇を起こすエネルギー吸収メカニズムが完全に起動する前に,保護された構造に直接送られる制御されていない力.
この初期ピークストレスは
● 設計上限を超えた 収納システムに衝撃を与える
· 敏感な核部品に過度の負荷を
· あなたが依存している予測可能なクラッシュ応答を妥協
· 事故シナリオのモデル化に不確実性をもたらす
核衝撃制限装置でまだ一般的に使用されている木製の補填剤は,異なる方向における不一致な機械特性で問題を悪化させます.均一な保護を確保することを困難にする.
---
解決策
粉砕されていないクロスコア アルミ ハンニケムインパクトアテンチュエータは これらの不確実性を排除します
2つの突破的なイノベーション
1クラッシュされていないクロスコアアーキテクチャー
精製された蜂蜜の巣とは違って 特定の崩壊や 予測不能な変形帯に苦しんでいます全コアを徐々に粉砕する全ての細胞が同時に活動します 弱点も 意外な失敗もありません
2初期ピークストレスの除去 (オプション)
選択的な初期ピークストレスの除去機能は,衝撃応答曲線を根本的に再構成します. 粉砕開始時に特徴的なストレスのピークを排除することによって,減圧器は,:
· 最初のミリ秒からスムーズに エネルギーを吸収する
· 圧縮 ストローク全体にわたって予測可能な平坦なプレートプレートストレスを
● 保護された構造に送られる力が劇的に減少する
---
核 安全 に 関する 問題
あなた の 課題 わたしたち の 解決策
封じ込め物への予測不可能な衝撃負荷 初期ピークストレスの除去 = 制御され,予測可能な力伝達
木材の詰め物による方向性変動 Y軸とZ軸で一貫した機械特性を持つ二方向アルミニウム蜂蜜巣
事故の結果分析の不確実性 平坦で繰り返す式の粉砕反応は正確なモデリングを可能にする
衝撃制限装置の設計空間が限られている 容量単位あたりのエネルギー吸収量は木材よりも高い
規制の遵守 (ASME,NRC,IAEA) 安全性に関連する核構造のために設計
---
テクニカル特徴
特徴 利益
粉砕されていないクロスコア 均一変形;局所的な崩壊がない
初期ピークストレスの除去 ゼロストレスのピーク; 穏やかなエネルギー吸収開始
二方向構造 多重負荷方向での一貫した性能
アルミの蜂巣構造 軽量;高特異エネルギー吸収
耐腐食合金 原子力施設環境で信頼性
特殊な構造要求に合わせた パーソナライズ可能な圧縮強度
---
業績比較
伝統的な木で満たされた 衝撃制限装置と比べて
メトリック 木材 は 弱体化 剤 です
方向性一貫性 劣悪 (アニゾトロプ) 優れた (両方向)
初期ピークストレスは高値で変数値 排除 (オプション)
エネルギー吸収予測性 制限 高 (平面プレートストレス)
体重効率 適度に優れている
環境安定性 湿気感受性 あらゆる条件で安定性
従来のプリクラッシュミツバチと比べると
メトリック プリクラッシュ ミツバチ 私たちの減量器
変形モード 局所帯 単一型クロスコア粉砕
初期反応 残りのピーク スムーズな接触
設計の柔軟性 限定 完全にカスタマイズ可能
---
申請
· 燃焼済み核燃料輸送用樽の衝撃制限装置
■安全性に関する核構造の衝撃保護
· 核物質輸送コンテナのショック吸収
· 原子力発電所の構成要素への影響緩和
· 放射性物質の包装
---
仕様 (典型的な)
パラメータ範囲
材料 アルミ合金 (耐腐蝕性)
コア構成 クラッシュされていないクロスコア
圧縮強度 適用に合わせて調整可能
動作温度 範囲広く,原子力環境に適している
ピークストレスの除去 選択可能 (注文時に指定)
認証 ASME BPVC 第3セクション第2セクションの要件を満たす
---
わたしたち を 選ぶ の は なぜ です か
核廃棄物輸送のために,アルミミツバチの衝撃制限装置が広く検証されています.
● 木材より優れている 安定し,予測可能で,木が失敗するときに信頼性がある
■安全性のために設計された―安全性に関連する核構造のために特別に設計された
· 特定の要求に応じた,パーソナライズ可能 パーソナライズされた圧縮強度と幾何学
仕様:
パシア ハニーコム エネルギー吸収器は 細胞の大きさ,薄膜の厚さ,層,アルミニウムグレード,幅,長さなどによって供給できますクライアントからの要求に応じてカスタマイズすることができます.粉砕強度は,薄膜厚さと特殊な構造の性能によって達成できます.
| 密度範囲 (立方フィートあたり1ポンド) | セルサイズ範囲 (直径インチ) | 合金 | 薄膜の厚さ (mm) | 薄膜層 |
| 1〜10 | 1/8, 1/4, 3/8, 3/4, 3/16 など | 3003/5052 | 0.040 だった050 だった060 だった080 だった1 | シングル,ダブル,トリプル |
| サンプル・ロット | 仕様 | D1.5-(0.05+0.05) -3003 | |
| クライアント | スタンダード | ||
| 要求される価値 | 結論 | 平面の粉砕強度: 9.6MPa | |
| テスト | 時間 |
試験項目: アルミミツバチの平面砕く強度
試験データ
| シリアル | サンプル名 | 幅 (mm) | 長さ (mm) | 最大積載量 (N) | 粉砕強度 (MPa) |
| アルミニウムハニコムコア | 49.0 | 48.0 | 27487.99 | 9.70 | |
| アルミニウムハニコムコア | 50.0 | 48.0 | 31790.69 | 9.57 | |
| アルミニウムハニコムコア | 48.0 | 48.0 | 24778.45 | 9.59 | |
| アルミニウムハニコムコア | 48.0 | 50.0 | 30205.60 | 9.52 | |
| 最大値 | 50.0 | 50.0 | 31790.69 | 9.70 | |
| 最小値 | 48.0 | 48.0 | 24778.45 | 9.52 | |
| Xバー | 48.8 | 48.5 | 28565.68 | 9.60 |
試験曲線:
