ミツバチとMI暖房製品の革新的なメーカー
商品の詳細:
お支払配送条件:
|
| Alグレード: | 5052 | サイズ (mm*mm): | 1200*2400 またはカスタマイズされた |
|---|---|---|---|
| 耐食性: | アノジス,パッシブ | 応用: | 衝撃吸収 |
| 製品名: | 衝撃減衰器 | 厚さ: | 80mmまで |

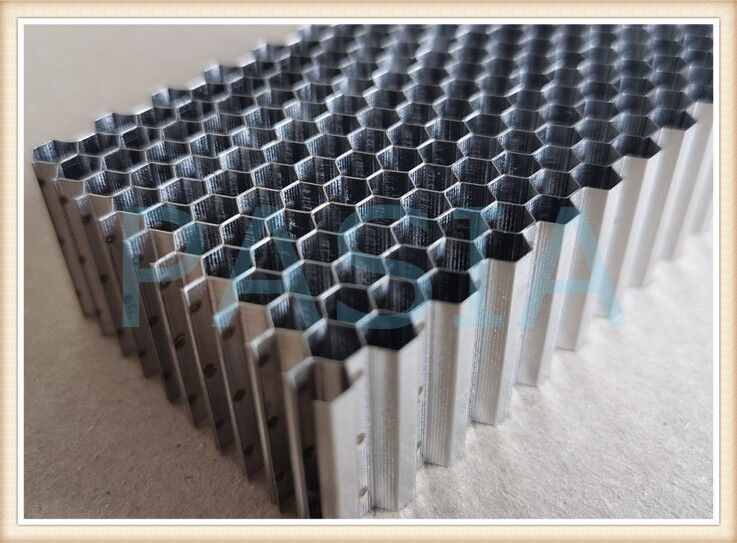

高強度 アンチクラッシュ 軽量 アルミ ハニーコムコア クラッシュクッション
高強度抗砕 軽量アルミニウム ハニーコムコア クラッシュクッションは,制御された,核構造の不可逆的な崩壊基本的には 犠牲のエネルギースポンジで 車両のフレームに配置され 衝突時に乗客や 主要構造を保護します破壊的な衝撃力を 独自の材料を粉砕する作業に変換する.
粉砕 の 物理 的 特性
六角形の細胞は 圧縮に抵抗しますが 力が超えると"漸進的な折りたたみ"と呼ばれる過程を経ますステップ・バイ・ステップの手順はこうです
· 弾性負荷とピーク力: 衝突時,蜂巣は最初は弾性的に変形し,高い初期力のピークを生み出します.このピークを排除するために,プレスクラッシングを使用し,減速をスムーズにします..
· プレート (エネルギー吸収):ピークを越えると 細胞壁が折りたたみ 折りたたみ始め 制御された停止のために ほぼ恒常的な力で 膨大な量のエネルギーを吸収します
· 密度化: ほぼ完全に折りたたまれたら,材料は密度が高くなり,力が急速に増加します.
・ エネルギー分散: 衝撃エネルギーがプラスチック変形作業と摩擦に変換され,わずか1ミリ秒に及ぶ.
仕様:
パシア ハニーコム エネルギー吸収器は 細胞の大きさ,薄膜の厚さ,層,アルミニウムグレード,幅,長さなどによって供給できますクライアントからの要求に応じてカスタマイズすることができます.粉砕強度は,薄膜厚さと特殊な構造の性能によって達成できます.
| 密度範囲 (立方フィートあたり1ポンド) | セルサイズ範囲 (直径インチ) | 合金 | 薄膜の厚さ (mm) | 薄膜層 |
| 1〜10 | 1/8, 1/4, 3/8, 3/4, 3/16 など | 3003/5052 | 0.040 だった050 だった060 だった080 だった1 | シングル,ダブル,トリプル |
| サンプル・ロット | 仕様 | D1.5-(0.05+0.05) -3003 | |
| クライアント | スタンダード | ||
| 要求される価値 | 結論 | 平面の粉砕強度: 9.6MPa | |
| テスト | 時間 |
試験項目: アルミミツバチの平面砕く強度
試験データ
| シリアル | サンプル名 | 幅 (mm) | 長さ (mm) | 最大積載量 (N) | 粉砕強度 (MPa) |
| アルミニウムハニコムコア | 49.0 | 48.0 | 27487.99 | 9.70 | |
| アルミニウムハニコムコア | 50.0 | 48.0 | 31790.69 | 9.57 | |
| アルミニウムハニコムコア | 48.0 | 48.0 | 24778.45 | 9.59 | |
| アルミニウムハニコムコア | 48.0 | 50.0 | 30205.60 | 9.52 | |
| 最大値 | 50.0 | 50.0 | 31790.69 | 9.70 | |
| 最小値 | 48.0 | 48.0 | 24778.45 | 9.52 | |
| Xバー | 48.8 | 48.5 | 28565.68 | 9.60 |
