商品の詳細:
お支払配送条件:
|
| 材料: | SS | プロセス: | はんだ |
|---|---|---|---|
| 使用: | 換気口 | 応用: | EMIシールド |
| 寸法: | 76*76-483*483 | 方法: | 補強あり |
| 強化: | 強化バー | セル直径: | 0.8 mmからカスタマイズされた要求まで |

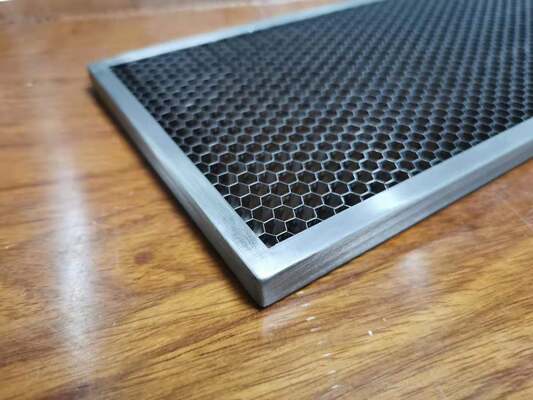

EMI の保護のステンレス鋼のハニカム通気口パネル 0.8mm Dia
EMIシールドステンレススチールハニカムベントパネルは、直径0.8mmの六角形で、優れたEMI/RFIシールド性能を備えたEMIシールド用のシールドルーム換気パネルに使用されます。空気、熱、光を透過するように設計されています。

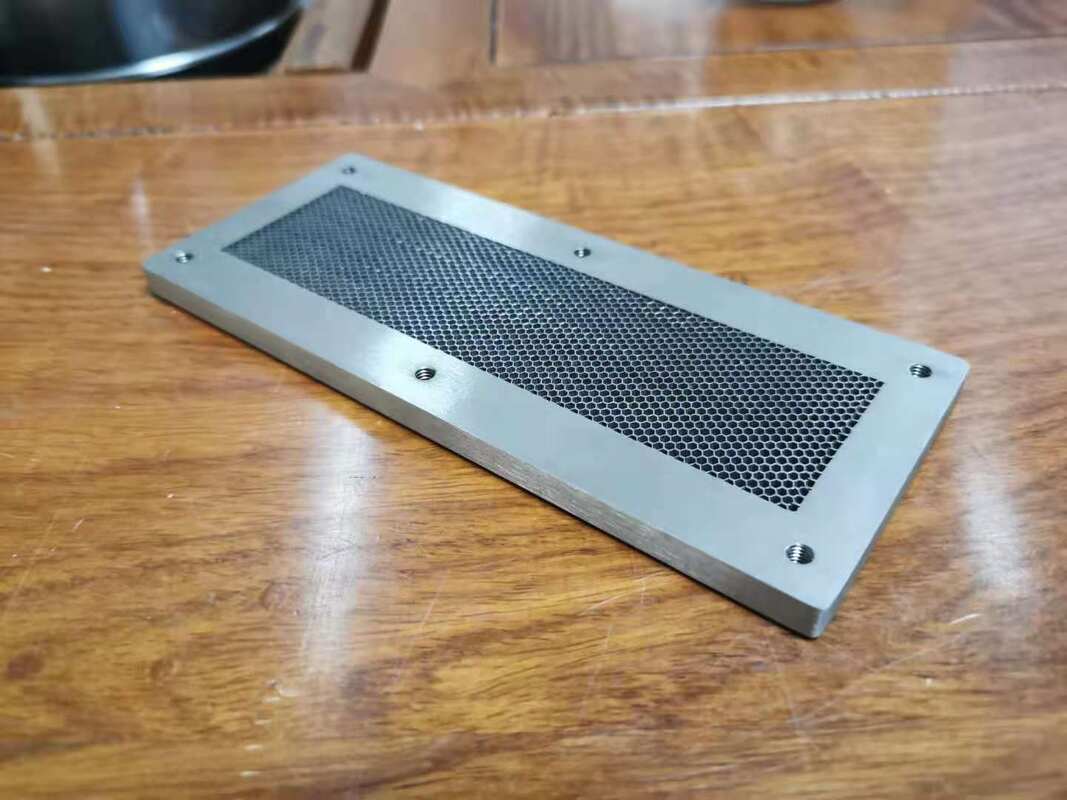

ハニカムベントは、フレーム付き、ファスナー付きの事前穴あけ済み、またはフロードリルねじ穴付きでご利用いただけます。標準材質はステンレス鋼で、電気メッキも可能です。
高いシールドレベルが必要な場合は、クロスセルハニカムの使用をお勧めします。空気の流れが減少するとシールド性能は向上しますが、完全になくなるわけではありません。
軍事用途向けに、厚手の溶融亜鉛めっき軟鋼バージョンを製造しています。詳細についてはお問い合わせください。
| 仕様 | 寸法 | 換気エリア | 設置サイズ | 設置ポイント番号 | ||||
| 幅×長さ | 斧B | C | D | E | F | ワイサイド | Lサイド | |
| ANFPSNI76X7632W | 76×76 | 51X51 | 32 | 32 | 1 | 1 | ||
| ANFPSNI101X10132W | 101X101 | 76×76 | 44 | 44 | 1 | 1 | ||
| ANFPSNI101X20332W | 101X203 | 76X177 | 44 | 19 | 76 | 1 | 3 | |
| ANFPSNI127X12732W | 127X127 | 102X102 | 57 | 19 | 76 | 1 | 2 | |
| ANFPSNI127X15232W | 127X152 | 102X127 | 25 | 25 | 89 | 64 | 2 | 2 |
| ANFPSNI127X17732W | 127X177 | 102X152 | 25 | 38 | 88 | 64 | 2 | 2 |
| ANFPSNI152X15232W | 152X152 | 127X127 | 25 | 25 | 89 | 89 | 2 | 2 |
| ANFPSNI152X17732W | 152X177 | 127X152 | 25 | 38 | 88 | 89 | 2 | 2 |
| ANFPSNI177X17732W | 177X177 | 152X152 | 38 | 38 | 88 | 88 | 2 | 2 |
| ANFPSNI203X20332W | 203X203 | 177X177 | 51 | 19 | 76 | 88 | 2 | 3 |
| ANFPSNI203X25432W | 203X254 | 177X229 | 51 | 32 | 88.5 | 88 | 2 | 3 |
| ANFPSNI305X30532W | 305X305 | 279X279 | 32 | 32 | 76 | 76 | 4 | 4 |
| ANFPSNI305X61032W | 305X610 | 279X584 | 32 | 33 | 88.5 | 76 | 4 | 7 |
| ANFPSNI483X48332W | 483X483 | 457X457 | 45 | 45 | 76 | 76 | 6 | 6 |
利点:
1. 軽量
2. 高いシールド性能
3. 低い通気抵抗
4. 乱気流の低減
アプリケーション:
溶接ステンレススチールハニカムコア
EMI/RFシールド
ウォータージェット用手術台
航空機用サンドイッチ構造用構造芯材、逆推力装置、排気ノズル、
航空機エンジンのシーリング
発電用タービンシール
空気、水、ガスの流れを整える整流器とフィルター
